Ventilplatte 2. Stufe IR 7100 Kompressor-Ersatzteile
Ventilplatte 2. Stufe IR 7100 Kompressor-Ersatzteile führt die 15 Bauteile dieser Baugruppe für den Kompressor Ingersoll Rand Type 30 Modell 7100 auf, jeweils mit Teilenummer und Stückzahl. Darin enthalten: Baugruppe, Anschlag Auslassplatte und Auslassventilfeder. Fordern Sie ein Angebot bei PFC an.

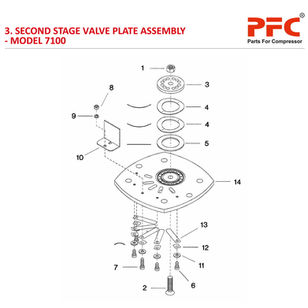

Second Stage(High Pressure) Valve Plate Assembly
Sr No. | Description | Part No. | QTY |
REF | Ass'y, Second stage Valve plate (see 2-16) | 1 | |
3-1 | – Nut, Whiz-Lock - 7/16 - 14 Hex | 1 | |
3-2 | – Bolt, Valve | 1 | |
3-3 | – Plate, Stop - Discharge | 1 | |
3-4 | – Spring, Valve - Discharge | 2 | |
3-5 | – Plate, Valve - Discharge | 1 | |
3-6 | – Screw, Fillister Head - 1/4-20 X 3/8" | 4 | |
3-7 | – Screw, Machine - Fillister Head-1/4-20 X 3/4" | 1 | |
3-8 | – Nut, Hex - 1/4 - 20 | 1 | |
3-9 | – Lockwasher, Spring - 1/4" | 32035479 | 1 |
3-10 | – Diffuser, Valve plate | 1 | |
3-11 | – Washer, Belleville - 1/4" | 5 | |
3-12 | – Retainer, Finger Valve | 5 | |
3-13 | – Valve, Finger | 5 | |
3-14 | – Plate, Valve Seat | 1 |
