Home / Products / Chicago Pneumatic Air Compressor Parts > HX2T 50-60 Parts / مجموعة أسطوانة هواء المرحلة الثانية HX2T 50-60

مجموعة أسطوانة هواء المرحلة الثانية HX2T 50-60

SKU ID: HX2T506004

Description

مجموعة أسطوانة هواء المرحلة الثانية HX2T 50-60

مجموعة أسطوانة هواء المرحلة الثانية HX2T 50-60 عبارة عن قائمة بمكونات هذه المجموعة لضاغط Chicago Pneumatic HX2T 50-60، وعددها 18، مع أرقام القطع والكميات. تشمل المكونات مجموعة الأسطوانة (قطر 160)، وباب (مكبوس) ومجموعة رأس الأسطوانة (خارجي). اطلب من PFC السعر وموعد التسليم.

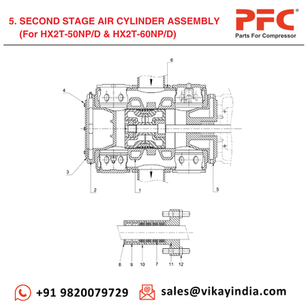

Second Stage Air Cylinder Assembly HX2T 50-60

Sr No.

Description

Part No.

QTY

1

Cylinder Assembly (Dia. 160)

1

-

Door (Pressed)

2

-

Gasket for Door

1903073012

2

-

Cu. washer

20

2

Cylinder Head Assembly (Outer)

1

-

Gasket

2

3

*Gasket for Closing Plate

1

4

*Closing Plate

1

5

Cylinder Head Assembly (Inner)

1

-

Gasket for water passage

1

6

Gasket for Cylinder Inlet and Outlet Flange

2

-

Packing Ring Set (First stage)

1

7

*Packing Ring

12

8

Aluminium Washer

1903074108

1

9

Intermediate Ring

7

10

Sleeve

1

11

Packing Flange

-

1

12

Hellilock Nut

1903206213

4
